KXB12(A)礦用本安型聲光報警器
一 概述
1.1產品特點：
1.1.1 警示器設置有54路語音，控制方式采用CAN2.0B 總線方式，使用安裝更方便，性能更穩定。
1.1.2 控制及語音電路采用進口MCU單片機微處理技術，進行智能控制，性能穩定可靠，語音部分音質清晰宏亮。
1.2用途及適用范圍:
KXB12(A)型礦用本安型聲光報警器廣泛應用于各種煤礦設備，用語音和燈光警示告知設備的工作狀態。
1.3使用環境條件
溫度：0℃～40℃；
相對濕度：＜96%RH（25℃）；
大氣壓力：（86～106）kPa；
煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
1.4.防爆型式： 礦用本質安全型；
防爆標志： “ExibIMb”。
二 結構特征及工作原理
結構特征：警示器的控制方式為CAN總線觸發方式，通過先進的CAN總線控制技術通訊，語音控制器，揚聲器，警示燈和箱體組成，通過專用CAN總線傳遞語音數據，經過單片機信號處理單元，觸發相應的語言信號和警示燈。如有機車機車啟動或機車故障，則控制器進入語音狀態，開始提示警示音，告知現場人員。警示語言可根據用戶要求設定。
工作原理：礦用本安型聲光報警器的光信號由白、紅發光元器件組成，排列成白、紅兩色品字形狀,紅燈閃爍表示區間有機車啟動運行或有故障，白燈表示安全（兼照明用）
三 主要性能及技術參數
3.1主要性能
3.1.1警示燈為紅、白色，本警示器上電后，白光LED一直保持亮的狀態，當有語音內容播出時, 警示器為紅燈閃爍狀態，擴音器鳴叫，提醒人員及車輛注意，當故障排除或者警告解除，警示器為白LED發光狀態，同時不再提示相關語句。
3.1.2礦用本質安全型聲光報警器的光信號在黑暗中20m處應清晰可見。
白光led功率 ≤5W, 紅光ＬＥＤ≤３ｗ；
3.2 基本參數
3.2.1額定電壓：DC12V ，最大電流:800mA（語音時瞬間電流值），最大功率：10W。
3.2.2報警方式：語音信號+光信號；CAN數據控制語音輸出，詳見附表A，語音強度>85dB。
四 外形安裝尺寸、接線示意圖及重量

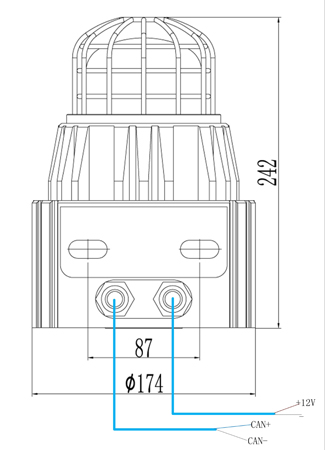

4.1外形安裝尺寸及接線示意圖
4.2重量：10kg
